Ta'rif

Texnik parametrlar

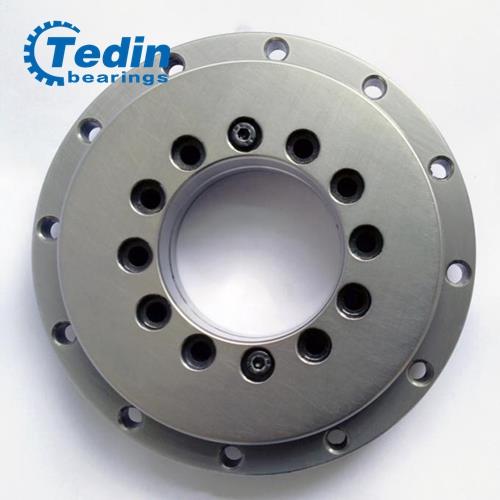

YRTS rotatsion stol podshipniklari

YRTS rotary table bearings

YRTS yuqori tezlikli podshipniklari ikkita eksenel komponent va radial komponent bilan ishlab chiqilgan YRT asosiy aylanadigan stol podshipniklari bilan bir xil: eksenel komponent tarkibiga ikkita eksenel silindrli katak birikmasi va tashqi halqa, L kesimining ichki qismi va ikkinchi halqa kiradi. Fitingdan so'ng eksenel oldindan yuklangan.Radial komponent tarkibiga silindrli katakchali birikmalar kiradi, shuningdek rad etishdan keyin radial oldindan yuklanadi.

Tashqi halqa, L kesimli ichki halqa va ikkinchi halqa mahkamlash teshiklariga ega. Qurilma transport va topshirish sateyini ushlab turuvchi vintlar yordamida taqsimlanadi.

YRTS yuqori tezlikli rulmanlarining o'lchamlari, shakli va tuzilishi YRT asosiy aylanadigan stol podshipniklari bilan bir xil.&# 39 ning ichki dizayni tufayli ushbu turdagi podshipniklar yuqori cheklov tezligiga, pastroq ficion va yuqori tezlikka ega. Masalan, to'g'ridan-to'g'ri qo'zg'aysan miliga, ayniqsa CNC aylanadigan stol tuzilishi uchun.

Ilova: aniq aylanadigan stol vertikal silliqlash dastgohlari, bo'linadigan boshcha, tishli g'ildiraklar, frezalash dastgohi ishlov beriladigan dastasi va boshqa aniq moslamalar.

Xususiyatlari:

Teshik (tashqi ing)
Materiallar - GCR15 / GCR15SiMn
Aniqlik darajasi - P5 / P4 / P2 / VSP
Soqol turi - Soqol moylash
Aylanadigan qism - Ichki halqa / Tashqi halqa
Yuklanish yo'nalishi - ko'p yuk
Tuzilishi - Ichki / tashqi halqa

Tss

1. Siz fabrikasizmi yoki savdo shirkatisiz?

Biz fabrikamiz, yuqori aniqlikdagi rulmanlarning professional ishlab chiqaruvchisi, bu birgalikda tadqiqot va ishlab chiqarishni, ishlab chiqarishni va marketingni birlashtiradi. Luoyang shahrining kuchli sanoat asosining afzalliklaridan foydalanib, rulman sanoatida kashshof rahbarligi ostida biz tez o'sdik. Ko'p yillik tadqiqotlar va ishlab chiqarish tajribalaridan so'ng biz yaxlit tizimni ishlab chiqdik. Endi bizda mustahkam texnik quvvat, mukammal qayta ishlash imkoniyatlari va sifatni nazorat qilish tizimi tugallandi.

2. Sizda aktsiyalar bormi?YRTS statsionar rulmanlari?

Ha, bizda ko'plab turdagi YRTS podshipniklari mavjud. Ba'zilari stokda joylashgan qism sifatida yarim tayyor. Agar taklif bo'yicha so'rov bo'lsa, iltimos, biz bilan bog'laning.

3. Qanday qilib sizning to'plamingiz haqidaYRTS statsionar rulmanlari?

Barcha kichik o'lchamdagi va o'rta o'lchamdagi YRTS aylanadigan stol podshipniklari vakuum bilan o'ralgan + qattiq qog'oz karton + kontrplak qutisiga qadoqlangan.

4. Mijozlar uchun jo'natishni tashkil qila olasizmi?

Ha biz qila olamiz. Yetkazib berish vaqtiga bog'liq bo'lgan turli xil talablarga bog'liq, biz etkazib berish uchun havo yoki dengiz orqali posilka xizmatini (Fedex, UPS, TNT va boshqalar, 5-7 kun) tanlashimiz mumkin.

YRTS katalogi:

YRTS Rotary Table Bearings

Model raqami	chegara o'lchovlari								Asosiy yuk darajasi (KN)				Og'irligi Kg
	chegara o'lchovlari								eksenel		radial
	d	D	T	H	C	d1	dn	dm	dinamik yuk	statik yuk	dinamik yuk	statik yuk
	birlik: mm								Ca	Koa	Kr	Kor
YRTS200	200	300	45	30	15	274	215	285	155	840	94	226	9.7
YRTS260	260	385	55	36.5	18	345	280	365	173	1050	110	305	18.3
YRTS325	325	450	60	40	20	415	342	430	191	1260	109	320	25
YRTS395	395	525	65	42.5	20	486	415	505	214	1540	121	390	33
YRTS460	460	600	70	46	22	560	482	580	221	1690	168	570	45

Model raqami	teshiklarni mahkamlash								Qatlamlar	Siqish momenti	Ishqalanish momenti	Tezlikni cheklash
	Ichki halqaning teshiklari				Ichki halqaning teshiklari
	teshiklarni mahkamlash				teshiklarni mahkamlash		Ekstraktsiya ipining teshigi
	dO	ds	Ts	mohiyat	dL	miqdor	G	miqdor	xt	Nm	Nm	surtma r / min
	mm			mohiyat	mm	miqdor	G	miqdor	miqdori xt	Nm	Nm	surtma r / min
YRTS200	7	11	6.2	48	7	45	M8	3	48x7.5°	14	14	1160
YRTS260	9.3	15	8.2	36	9.3	33	M12	3	36 x 10°	34	20	910
YRTS325	9.3	15	8.2	36	9.3	33	M12	3	36 x 10°	34	40	760
YRTS395	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	55	650
YRTS460	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	70	560

Qo'shimcha ma'lumot olish uchun, iltimos, murojaat qilingTedinningtexnik markaz.
